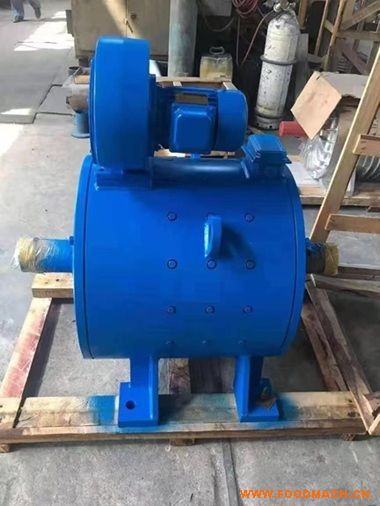

大連第二電機廠WZ系列渦流制動器在多個領域應用廣泛。以下是相關介紹：
- 工作原理：勵磁繞組通電后產生閉合磁通，當感應盤旋轉時，氣隙磁密發生周期性變化，感應出渦流，渦流與磁場耦合在轉子上產生制動力矩，從而達到制動目的。
- 結構組成：主要由感應盤、電樞和勵磁部分等組成。
- 性能特點：結構簡單，操作維護方便；制動力矩大，測試精度高，工作穩定；轉動慣量小，動態響應快；可與測控系統配套，實現自動化操作。
- 技術參數：起重及冶金用的 WZ 系列渦流制動器，外殼防護等級主體為 IP23，接線盒為 IP44，冷卻方法為 IC411，基準工作制為 S3 15%，額定制動力矩在 100r/min、勵磁繞組熱穩定時測定，不同機座號有不同的額定制動力矩、限定制動力矩等參數。以盤式 WZ-B 系列為例，輸入轉速范圍為 200-3600r/min 不等，額定力矩從 5N・m 到 2200N・m，吸收功率從 0.75kW 到 100kW 以上，勵磁電壓為直流小于 90V 到小于 20V 等，冷卻水量根據型號不同在 1L/min 到 1100L/min 之間。
- 應用領域：適用于起重及冶金行業，如橋式起重機、門式起重機的起升、運行機構，以及軋鋼機、連鑄機的傳動系統等；可作為高轉速成套磁電測功系統中*的加載設備，用于測量各種電動機、柴油機、齒輪箱等動力機械的性能；還廣泛應用于印刷、包裝、造紙、紡織、印染等有關卷繞裝置的張力自動控制系統中。
