詳細介紹：

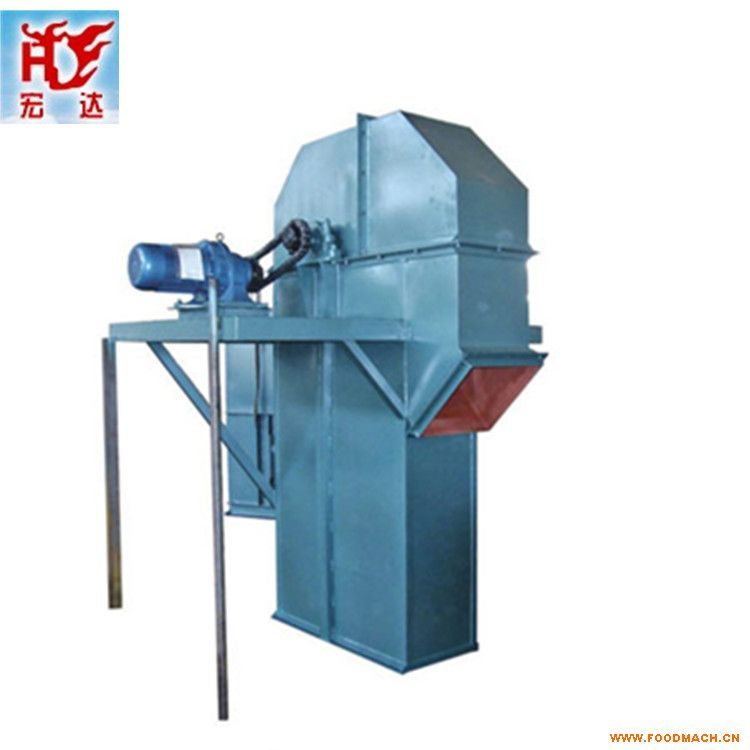

NE板鏈斗式提升機為板鏈?zhǔn)健⒅亓φT導卸料的提升設備。適用于垂直輸送粉狀、顆粒狀、小塊狀磨琢性或無磨琢性物料，如生料、水泥、煤、石灰石、干粘土、熟料等。該物料提升機是引進國外先進技術而研制開發的新型產品；NE型板鏈斗式提升機為流入式喂料，物料流入料斗內靠板鏈提升到頂端，在物料重力作用下自行卸料，其鏈條材質與TH環鏈提升機的材質相同，都是采用優質合金鋼鍛造而成，耐磨而可靠。驅動部分采用硬齒面減速器，主要技術參數符合機械部標準（JB3926-85)。
NE型板鏈斗式提升機采用流入式喂料，物料流入料斗內靠板鏈提升到頂端，在物料重力作用下自行卸料。本系列提升機規格多(NE15~NE800共11種)提升量廣；且生產能高，能耗較低，該機采用全封式機殼鏈速低，幾乎無回料現象，因此功率損耗少，噪聲低，壽命長，可以相比高效斗式提升機了。
1、上部裝置：安裝有軌道（雙排道），防止鏈條擺動，逆止器，防止料斗回轉，物料阻滿下部機殼，卸料口裝有橡膠板防止回料。
2、中間節：部分中間節裝有軌道（雙排節）以防止鏈條工作中擺動，部分中間節裝有檢修門以便維修。
3、下部裝置：安裝有張緊裝置， NE15~NE50采用彈簧張緊，NE100~NE800采用重錘箱張緊。
4、上下鏈輪采用 ZG310-570。整體調質，HB229-269齒面淬火HRC40~48。
5、板鏈：鏈板采用 45 # HRC36~42 。
a、采用的板鏈有較高的剪切強度、疲勞強度及耐磨性能，運轉故障率低，使用壽命長；
b 、采用較低的鏈速度(0.5米/秒)；
c、 采用大容量的料斗和較小的斗距，驅動功率低且輸送量大。尤為適應提升破碎后的石灰石和水泥熟料(≥NE50)。
型號 | 提升量(立方/小時) | 物料*大塊占百分比 | ||||
10 | 25 | 50 | 75 | 100 | ||
NE15 | 15 | 65 | 50 | 40 | 30 | 25 |
NE30 | 32 | 60 | 75 | 58 | 47 | 40 |
NE50 | 60 | 90 | 75 | 58 | 47 | 40 |
NE100 | 110 | 130 | 105 | 80 | 65 | 55 |
NE150 | 170 | 130 | 105 | 80 | 65 | 55 |
NE200 | 210 | 170 | 135 | 100 | 85 | 70 |
NE300 | 320 | 170 | 135 | 100 | 85 | 70 |
NE400 | 380 | 205 | 165 | 125 | 105 | 90 |
NE500 | 470 | 240 | 190 | 145 | 120 | 100 |
NE600 | 600 | 240 | 190 | 145 | 120 | 100 |
NE800 | 800 | 275 | 220 | 165 | 135 | 110 |
